Les motrices série B

Les 15 motrices série B furent acquises d'occasion par les Tramways Toulonnais auprès du réseau de Marseille en 1935. Ces machines ont été construites de 1901 à 1906 aux ateliers des Chartreux à Marseille, appartenant à la C.G.F.T (Compagnie Générale Française des Tramways) qui gérait à cette époque le réseau de la cité phocéenne. Elles n'étaient donc plus de première jeunesse car frisant ou dépassant les 30 années de service. Elles étaient numérotées de 307 à 335 par chiffres impairs comme c'était la norme sur le réseau toulonnais. Elles furent démolies entre 1950 et 1952.

L'histoire ne dit pas comment fut résolu le problème de l'écartement des roues. En effet, les tramways de Marseille ont une particularité unique, ils roulent sur une voie de 1,430 m alors que l'écartement normal des voies ferrées est de 1,435 m. Le réseau de Toulon a adopté dès l'origine cet écartement normal aussi une modification du truck a-t-elle sûrement été rendue nécessaire pour regagner les 5 mm manquants.

Par leur taille, elles sont très semblables aux motrices Ivry mais un peu plus légères. Comme sur la plupart des motrices de l'époque, elles étaient équipées de châssis vitrés amovibles : ce dispositif permettait d'avoir les vitres fermées en hiver et largement ouvertes en été.

Les motrices étaient équipées d'un truck de marque Blanc-Misseron ou Peckham, là un petit rappel technique et historique s'impose :

Blanc-Misseron est le "nom constructeur" donné au matériel roulant ferroviaire et notamment les locomotives à vapeur, construit par la société anonyme Ateliers de construction du Nord de la France (ANF) dans l'usine située à Blanc-Misseron, sur les communes de Quiévrechain et Crespin dans le département du Nord. Cette société étant une filiale créée, en 1882, par la société anonyme Belge La Métallurgique de Tubize dans le Hainaut. De nos jours ANF est intégré au groupe canadien de construction ferroviaire : Bombardier.

Peckham est le nom abrégé de la Truck & Wheel Company Peckham Motor, constructeur à Kingston, État de New York (USA), c'était un concurrent de JG Brill autre constructeur américain de trucks pour tramways (voir le paragraphe consacré à JG Brill à la page sur les motrices Carde).

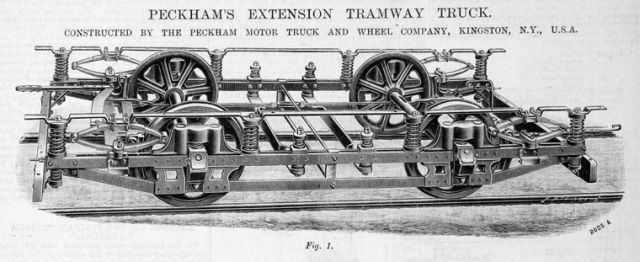

Source : Grace's Guide To British Industrial History - Schéma d'un truck de tramway Peckham (1893) avec ressorts à lames et ressorts à boudins (dits aussi hélicoïdaux)

Photos Michel Bonnafoux - maquette réalisée par Gabriel Bonnafoux - Un tramway de l'O.V qui pourrait être une série B provenant de Marseille avec ses 4 baies latérales (au lieu de 6 sur les séries D). (Cliquer pour agrandir)

Une occasion ratée :

Un article paru sur le Journal "République du Var" signalait que la motrice N° 315 avait été acquise par l'Association des "Amis des chemins de fer" pour être mise au Musée des Transports à Paris. L'article précisait qu'après remise en état, elle devait effectuer le 20 octobre 1949, 3 voyages entre le dépôt de Brunet et la gare S..N.C.F ( prix du voyage au franc symbolique). Il n'y eut pas de miracle , elle fut démolie avec les autres en 1952 !

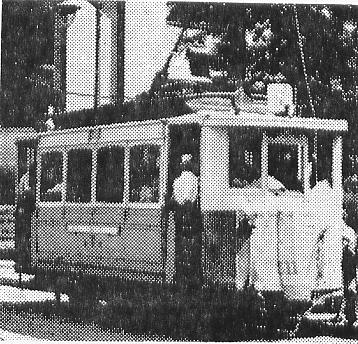

Photo Col. Gabriel Bonnafoux. - Sur cette photo hélas de très médiocre qualité, une motrice série B qui passe dans un lieu non identifié.

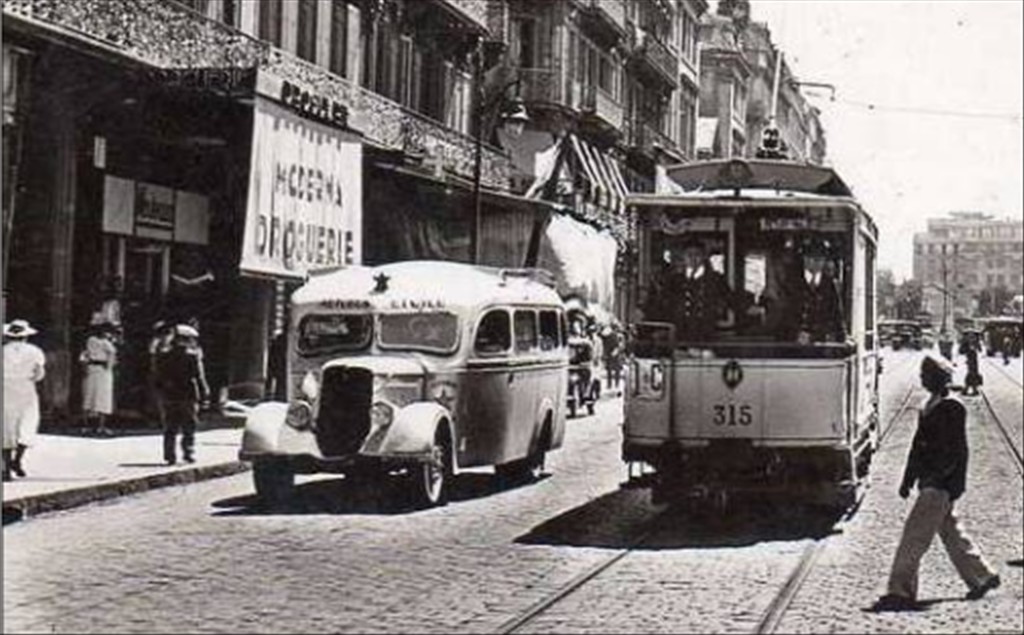

Coll. R. Le Corff - Au milieu des années 30, sur le boulevard de Strasbourg, avec la place Noël Blache au fond, cet autobus Etoile dépasse ici la motrice série B N° 315 (celle qui aurait du être préservée) . On aperçoit juste derrière l'autobus. la droguerie Moderna seule encore connue des vieux Toulonnais. (Cliquer pour agrandir)

Les photos de motrices marseillaises série B prises sur le réseau de Toulon sont assez rares ce qui m'oblige à utiliser comme l'avait fait G. Bonnafoux dans son ouvrage, des photos prises sur le réseau de Marseille.

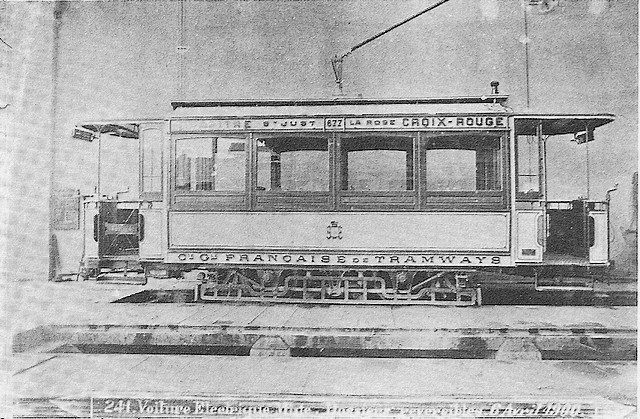

Cliché CGFT Arch. RATVM, extraite du livre de J. Laupiès - R. Martin - Motrice série B

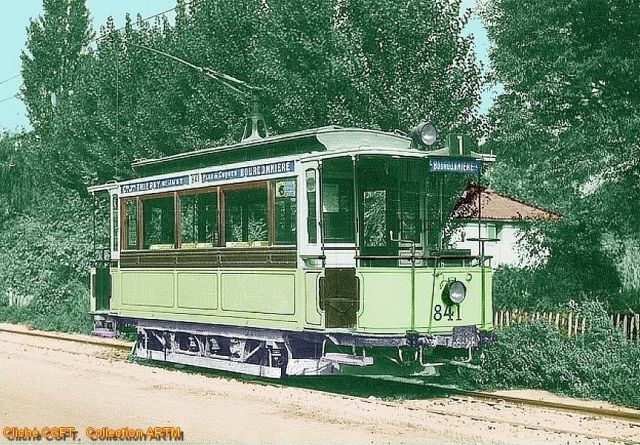

Photo CGFT- coll. ARTM - Motrice N° 841 série B du réseau de Marseille construites de 1901 à 1906 munie d'une perche Blackwell.

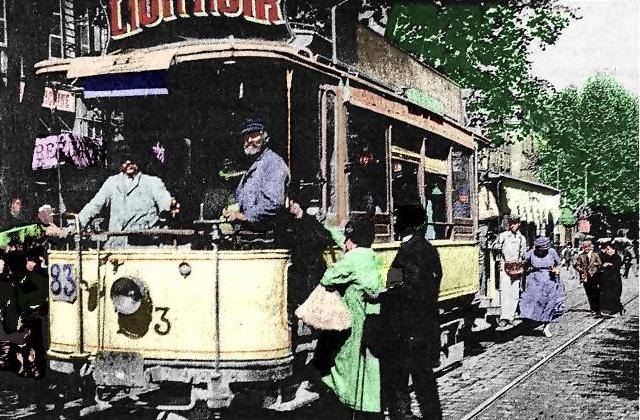

Photo CGFT- coll. ARTM - Motrice série B du réseau de Marseille

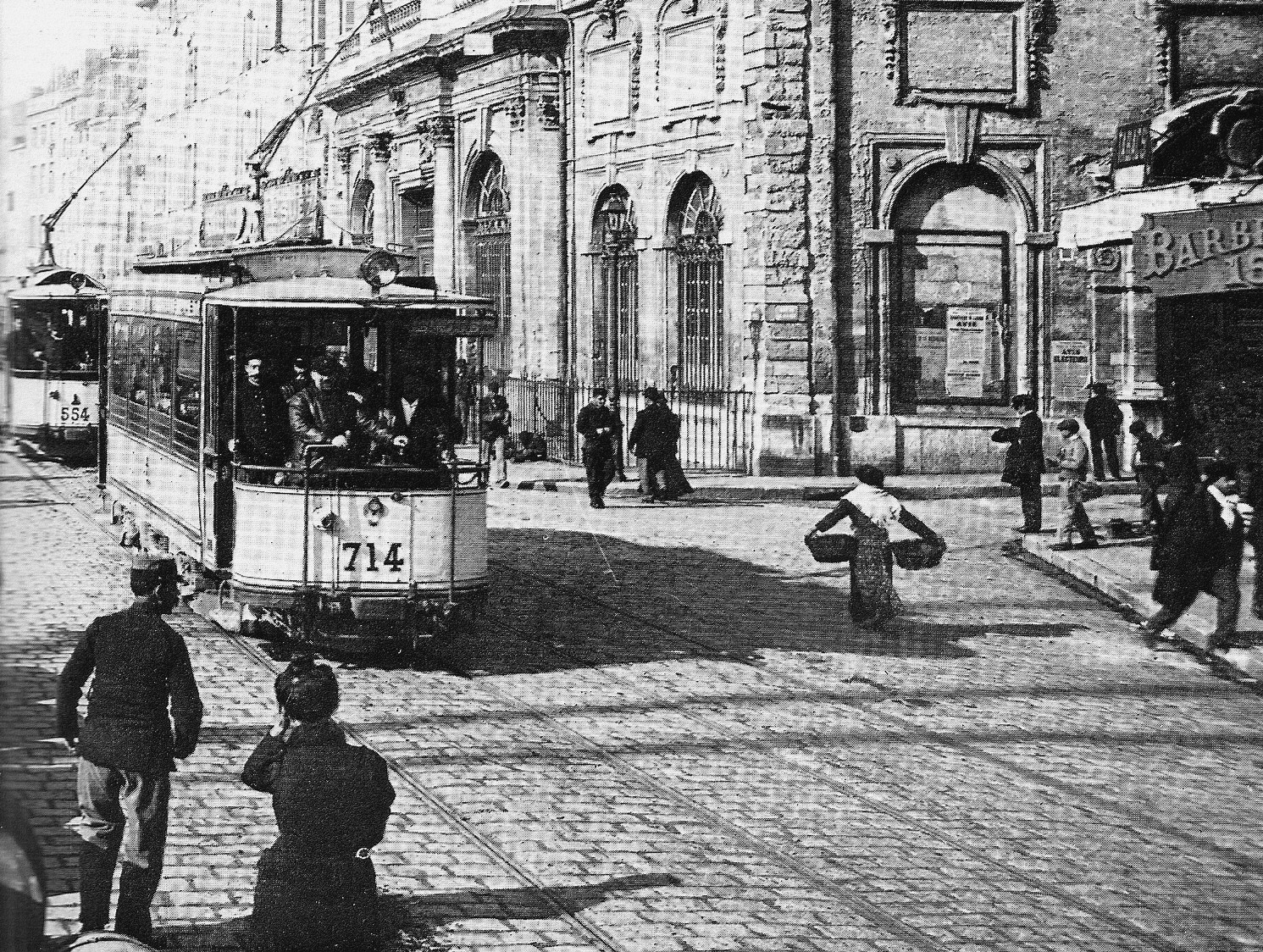

Photo Seeberger - A Marseille, les tramways sur le port, motrice série B N° 714.(Cliquer pour agrandir)

Diagramme motrice série B

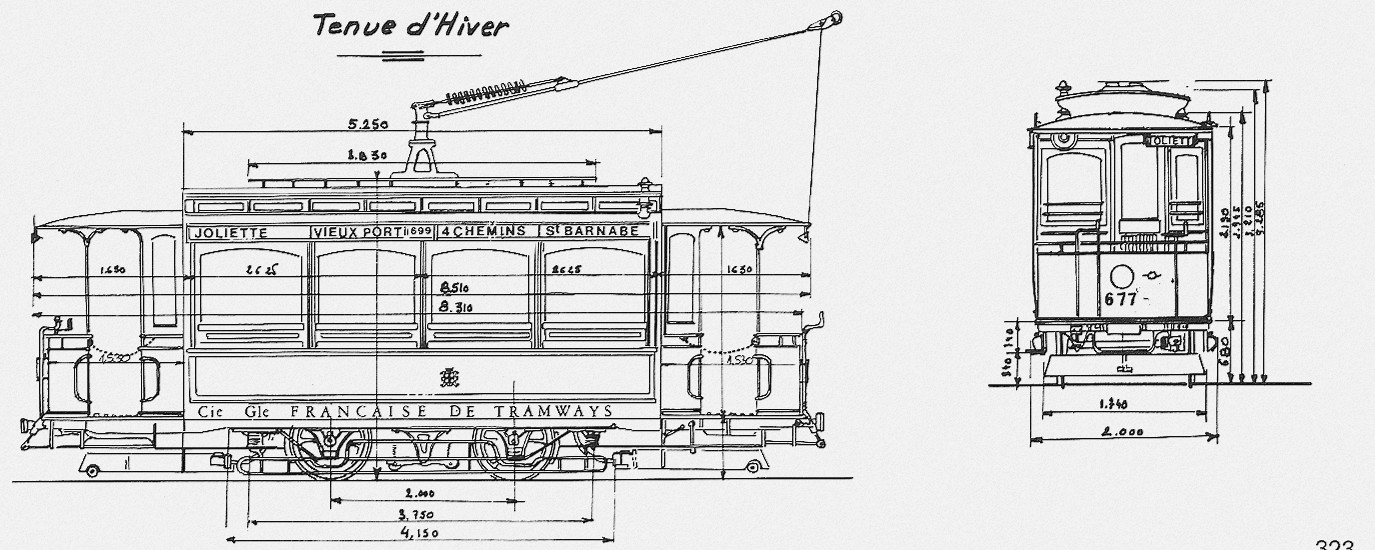

Doc. J. Laupiès - R. Martin - Diagramme de la motrice série B (cliquer pour agrandir)

Caractéristiques de la motrice série B

Année de construction	1901 à 1906	Fabrication	Française
Constructeur	C.G.F.T - Ateliers de Marseille	Longueur	8,835 m
Places assises	21	Largeur	2,000 m
Places debout	28	Hauteur	3,285 m
Total passagers	49	Empattement truck	2,000 m
Carrosserie	Pavillon à lanterneau entièrement en bois-	Truck	Blanc-Misseron ou Peckham
Baies latérales	Châssis vitrés amovibles - 4 égaux par face.	Plates-formes	ouvertes extrêmes avec accès latéraux à condamnation par portillons amovibles
Banquettes	transversales réversibles	Suspensions	ressorts à lames
Moteurs	TH-2/2 T ou GE-57 puis TH-4	Puissance	2 x 45 cv = 90 cv 2 x 52 cv = 104 cv
Résistances	-	Contrôleur	-
Disjoncteur	-	Interrupteur
Prise de courant	par perche Blackwell ou Goenaga (**)	Poids à vide	10,160 t
Freins	à vis à engrenage à cale	P.T.C	12,590 t
*Effectif ()**	numérotées de 307 à 335 par chiffres impairs	Démolition	entre 1950 et 1952
() 15 motrices furent acquises en 1935 d'occasion au réseau de Marseille (*) Voir illustration de la perche système Goenaga
